Конвекторы – отопительные приборы систем водяного отопления, уступающие по популярности только радиаторам. В своей работе устройства реализуют принцип конвективного движения воздуха. Материал статьи рассказывает об устройстве, принципе работы, разновидностях, достоинствах и недостатках отопительных приборов этого типа.

Конвекторы отопления водяные

Напольный конвектор
Напольный конвектор

Устройство и принцип работы конвектора

В основе конструкции конвектора лежит теплообменный аппарат, состоящий из трубопровода, на который нанесено конвективное оребрение. Внутри трубопровода циркулирует теплоноситель системы отопления, пластины (ламели) оребрения служат поверхностью теплоотдачи – через них движется воздух.

Теплообменник размещен в кожухе, который оборудован отверстиями и решетками для входа и выхода воздуха. Воздух проходит через теплообменник, нагревается и стремится вверх – его замещает новая порция холодного воздуха, занимающая нижний сектор отапливаемого помещения. Далее нагретый воздух остывает и вновь опускается вниз – таким образом реализуется принцип конвективного движения воздуха.

Трубопроводы теплообменника обычно выполнены из меди, пластины оребрения – из алюминия. Эти материалы не подвержены коррозии, имеют высочайший уровень теплопередачи. Кроме того, медь нейтральна к составу теплоносителя – это увеличивает срок службы изделия. Несколько реже теплообменники устройств выполняют из стали – этот материал подвержен коррозии, имеет меньшую теплопередачу – устройства такого типа считаются менее качественными.

Кожух конвектора обычно выполнен из стали и имеет различные типы антикоррозионного покрытие – слои цинка, различных красок и эмалей или комбинацию указанных защитных материалов. Конвекторы оборудуются решетками – чаще всего эти элементы выполнены из алюминия, имеют жесткую (фиксированную) или рулонную (сворачиваемую) конструкцию.

к содержанию ^

Виды конвекторов водяного отопления

Конвекторы водяного отопления имеют несколько классификаций по видам. Основной является классификация по способу размещения изделия. Существуют следующие способы установки:

  • Напольный;
  • Настенный;
  • Комбинированный;
  • Внутрипольный;
  • Плинтусный.

Напольные устройства устанавливаются отдельно, на жесткие или регулируемые ножки. При низкой габаритной высоте устройства этого типа размещают не только под низкими подоконниками, но и вдоль открытых строительных проемов – панорамных окон и витрин.

Настенные изделия крепятся к стене, для этого также применяются кронштейны различного типа. Комбинированные конвекторы являются гибридом первых двух видов – они могут устанавливаться как на пол, так и на стену.

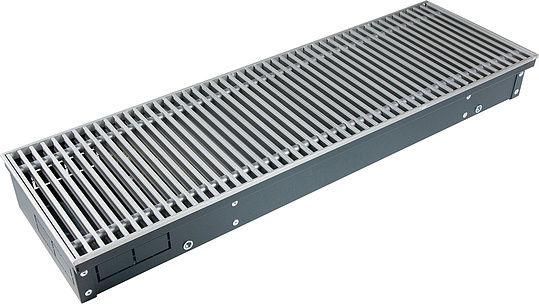

Внутрипольные конвекторы монтируются в конструкцию пола. Наружная решетка изделия расположена вровень с уровнем покрытия пола, выдерживает вес взрослого человека. Такой способ установки экономит свободное пространство в отапливаемом помещении, позволяет перекрывать зоны значительных тепловых потерь – дверные проходы, застекленные строительные проемы полного профиля. Конвекторы внутрипольного размещения качественно работают в режиме тепловой завесы.

Плинтусные конвекторы – модификация встраиваемых устройств, монтируемая в плинтусной зоне. Такой способ размещения также позволяет несколько сэкономить свободное пространство.

По типу движения нагреваемого воздуха конвекторы делятся на 2 группы:

  1. Устройства с естественной конвекцией;
  2. Устройства с принудительной циркуляцией воздуха.

В устройствах первого типа воздух движется по законам физики – горячий вверх, холодный вниз. Во втором случае принудительное движение воздушной массы через теплообменный аппарат реализуется с помощью одного или нескольких встроенных вентиляторов.

Вентиляторные конвекторы обладают повышенной производительностью и быстрее прогревают помещение. При отключении вентиляторов большинство моделей вентиляторных конвекторов могут работать в режиме естественной конвекции (теплоотдача устройств при этом снижена).

Конвекторы представлены широким выбором размерных характеристик. В длину они могут достигать нескольких метров, тепловая мощность устройств варьируется в зависимости от глубины, длины и высоты устройства. Теплообменники устройств могут быть одинарными, двойными и так далее. Кроме линейных форм на заказ могут изготавливаться угловые, радиальные и другие конфигурации изделий.

Подключение устройств к коммуникациям производится с помощью специальных узлов или через запорно-регулирующую арматуру различного типа. Стоит отметить, что большинство моделей конвекторов оборудованы отверстиями для подключения трубопроводов с любой стороны. При использовании терморегулирующей арматуры возможна организация автоматического режима работы конвектора.

Конвекторы отличаются классическим современным дизайном, на выбор заказчика большинство производителей окрашивают изделия в различные цвета.

к содержанию ^

Достоинства и недостатки водяных конвекторов отопления

Главными достоинствами конвекторов систем водяного отопления можно назвать следующие показатели:

  1. Длительный срок службы (особенно с медно-алюминиевым теплообменником);
  2. Наличие встраиваемых моделей позволяет экономить свободное пространство и организовывать тепловые завесы в зонах наибольших тепловых потерь;
  3. Высокая скорость нагрева воздуха отапливаемого помещения (больше всего это утверждение относится к устройствам с встроенными вентиляторами);
  4. Малое количество соединений по сравнению с радиаторами.

Основными недостатками конвекторов можно назвать следующие особенности:

  1. Неизменная тепловая мощность отдельного устройства – увеличить ее больше номинального значения невозможно;
  2. Сильное движение пыли в помещении при конвективной циркуляции воздуха (с вентиляторами пыль перемещается еще интенсивнее);
  3. Высокая стоимость оборудования;
  4. Требуется регулярная чистка пластин теплообменника.

Несмотря на свои недостатки, отопительные приборы конвекторного типа обладают весомыми достоинствами и часто составляют серьезную конкуренцию классическим радиаторам. Устройства разрешены к применению в централизованных и автономных системах водяного отопления. Весомым аргументом в их пользу служит качественный дизайн – конвекторы отлично вписываются в любой интерьер. Не следует забывать и о безопасности – защитный кожух предохраняет от касаний до горячих поверхностей.
