Водяное отопление является наиболее распространенной конфигурацией систем обогрева помещений различного назначения. Одним из главных элементов системы водяного отопления являются отопительные приборы различных типов. Они выполняют непосредственную задачу всего комплекса обогрева – нагревают воздух в помещении и поддерживают его температуру на заданном уровне. В материале этой статьи мы даем обзор всех существующих приборов отопления, их конструкции, достоинств и недостатков.

Радиаторы водяного отопления

Радиаторы являются самым популярным видом отопительных приборов систем водяного отопления. В своей работе они реализуют смешанный тип теплоотдачи – конвективно-лучистый. Тепло в помещение передается 2-мя способами – конвективным нагревом циркулирующего воздуха и тепловым излучением, нагревающим поверхности окружающих предметов. Чаще всего соотношение конвекции и излучения в теплоотдаче батарей имеет пропорцию 50 на 50%.

Материалами изготовления радиаторов служат следующие металлы:

  • Сплав алюминия и кремния;
  • Очищенный (анодированный) алюминий;
  • Сплав обычной или нержавеющей стали с алюминием (биметаллический);
  • Сталь обычных марок;
  • Чугун.

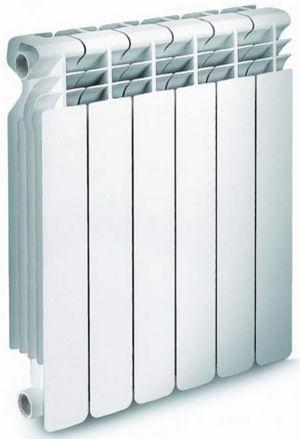

Алюминиевые радиаторы
Алюминиевые радиаторы

Технические характеристики батарей во многом зависят от материала изготовления. Наиболее высокой теплоотдачей и прочностью отличаются алюминиевые (классические и анодированные) и биметаллические радиаторы. Стальные и чугунные радиаторы уступают им по этим показателям почти в 2 раза. У каждого типа отопительных приборов есть конкретные требования к химическому составу теплоносителя, кроме чугунных и анодированных изделий – они считаются универсальными.

По способу установки батареи делятся на 2 типа – настенные и напольные. Подключение устройств к коммуникациям производится в боковые торцевые отверстия, также существуют модели со специальным нижним подключением.

По конструкции радиаторы водяного отопления делятся на 2 основные группы:

  • Разборные секционные;
  • Неразборные (монолитные).

Кроме традиционных моделей батарей существуют специальные модификации устройств – полотенцесушители и дизайн-радиаторы.

Главными достоинствами радиаторов можно назвать следующие показатели:

  1. Простота и надежность устройства;
  2. Высокая прочность, простота эксплуатации и ухода;
  3. Универсальность применения большинства моделей;
  4. Относительно низкая стоимость;
  5. Длительный срок службы при соблюдении рабочих параметров эксплуатации.

Кроме достоинств радиаторы имеют и некоторые недостатки:

  1. Требовательность алюминия и стали к составу теплоносителя;
  2. Большое количество соединений в разборных конструкциях;
  3. Неизменная мощность монолитных моделей и другие.

Конвекторы водяного отопления

Конвекторы – второй по популярности тип отопительных приборов для систем водяного отопления. Эти устройства в своей работе реализуют только конвективный нагрев циркулирующего воздуха – он составляет до 90% в величине теплоотдачи.

По устройству конвекторы отличаются от радиаторов – в основе их устройства лежит теплообменный аппарат. Его конструкция состоит из изогнутой трубы с нанесенными на нее пластинами – они служат основной поверхностью теплоотдачи. Материалами изготовления теплообменников служат следующие металлы:

  • Медная труба с медными пластинами;
  • Медная труба с алюминиевыми пластинами (эта модель наиболее распространена);
  • Сталь обычных марок;
  • Нержавеющая сталь.

Теплообменник устройства обычно помещается в корпус, но существуют и простые модели из оребренных труб. Кожухи устройств обычно выполняются из стали, имеют различные антикоррозионные покрытия.

Напольный конвектор
Напольный конвектор

По способу размещения водяные конвекторы делятся на следующие типы:

  • Настенные;
  • Напольные;
  • Универсальные – могут устанавливаться на пол и на стену;
  • Встраиваемые – внутрипольные и плинтусные.

По способу циркуляции нагреваемого воздуха конвекторы бывают 2-х видов – с естественной и принудительной циркуляцией. Принудительная подача воздуха в теплообменник устройства производится с помощью встроенных вентиляторов. Следует отметить, что конвекторы, оборудованные вентиляторами, более производительны.

Главными достоинствами конвекторов можно назвать следующие факторы:

  1. Наличие встраиваемых моделей;
  2. Оптимизация устройства с помощью вентилятора;
  3. Длительный срок службы теплообменников, выполненных из медных труб;
  4. Современный дизайн;
  5. Универсальность применения по типу системы отопления (автономной или централизованной).

Недостатками конвекторов считаются следующие показатели:

  1. Во время работы устройств возникает циркуляция пыли в помещении;
  2. Несовместимость с системами приточной вентиляции;
  3. Необходимость регулярной чистки пластин теплообменника;
  4. Высокая стоимость.

Регистры отопления

Регистры – по своей сути упрощенные модели отопительных приборов, состоящие из изогнутой трубы, внутри которой движется теплоноситель. Материалами изготовления регистров являются сталь, медь, алюминий.

Наиболее распространены стальные регистры водяного отопления, существует возможность их самостоятельного изготовления. Для повышения эффективности теплоотдачи на поверхность трубы устройства иногда наносятся пластины различной конфигурации – они увеличивают площадь теплообмена и повышают общий КПД батареи.

Главные преимущества регистров:

  • Возможность самостоятельного изготовления (при наличии навыков сварщика);
  • Простота конструкции;
  • Высокая прочность и продолжительный срок службы – зависят от толщины стенки устройства;
  • Универсальность применения (стальные регистры могут работать даже в системах парового отопления).

Как и любому техническому устройству, регистрам присущи и недостатки:

  1. Простой внешний вид;
  2. Зачастую – крупные габариты и масса;
  3. Низкий КПД.

Приборы водяного отопления – наиболее распространенные устройства, применяемые для нагрева воздуха в отапливаемых помещениях. Они отличаются многообразием моделей, типоразмеров, технических параметров – при необходимости всегда есть возможность подобрать прибор нужного типа и мощности для любых конкретных условий.
